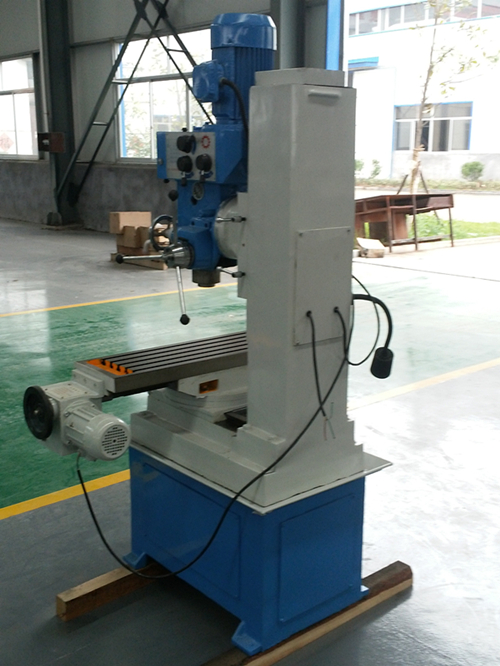

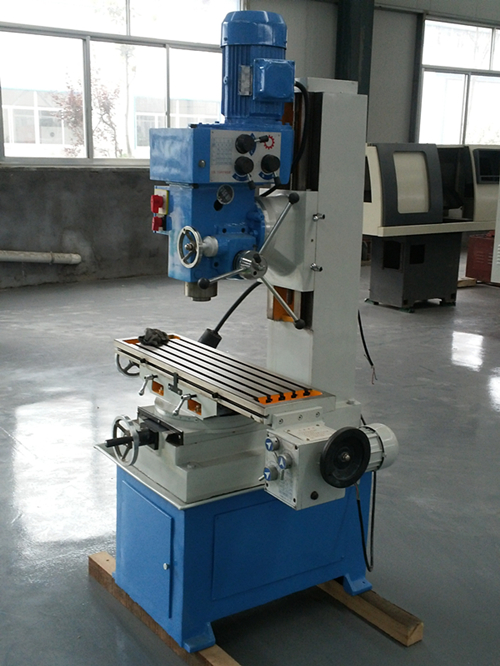

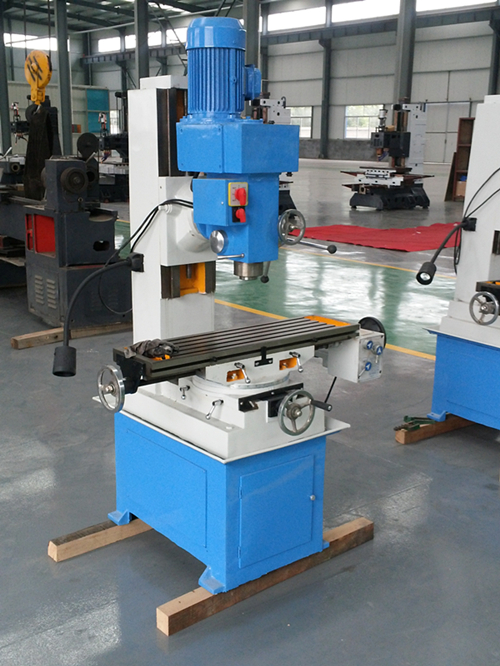

ZX50C鉆銑床
- 品牌：???魯南新力
- 型號：???ZX50C
主要特點
1.本機床采用皮帶傳動,噪音低,適合于在各種常用材料上鉆、擴、鉸孔及銑削。
2.本機床有12級變速，速度范圍廣，適合于各種常用的軟硬材質的加工；
3.主軸箱及工作臺均可升降，也可繞立柱回轉，擴大了加工范圍；
4.機身穩重結實，工作臺尺寸達585×190mm；
5.本機床可根據用戶需求配多軸器進行多孔同時鉆、擴、鉸、攻。
6.本機床可實現立、臥銑兩種加工功能；立式主軸套筒具有手動和微動兩種進給；
7.本機床X、Y、Z三方向導軌副超音頻淬火后磨削；
8.本機床工作臺X Y、Z三方向機動進給。
9.可實現立、臥銑兩種加工功能。
10.立式主軸套筒具有手動和微動兩種進給。
11.工作臺導軌副超音頻淬火后磨削。
12.工作臺分三種機動進給方式：A型為三向；C型為單向；D型為兩向。
鉆銑床機頭上面有變速手柄，有的鉆銑床型號為zx6350c鉆銑床機頭上的手柄是2個，我們還有常見的zx6332鉆銑床手柄有的是兩個有的是三個，zx9124鉆銑床手柄是三個，那么手柄有什么差異嗎？
鉆銑床的手柄主要是用來調整鉆銑床機頭鉆銑床運用時分的轉速這這個是沒有任何差距的所以關于鉆銑床的手柄一些廠家作為優勢的話不是優勢，如今市面最常見的是二個手柄的客戶反映還是兩個手柄的鉆銑床質量好，精度高。
結構特征
鉆銑床工作臺可縱、橫向移動，主軸垂直布置，通常為臺式、機頭可上下升降，
具有鉆、銑、鏜、磨、攻絲等多種切削功能機床。主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀。
本機床結構先進、合理，操作輕便靈活，維護方便。
本機床上的加工的工件，一般都能達到IT8級精度和粗糙度的要求。
本機床工作臺的縱、橫和垂直各方向可手動進給，工作臺亦可作正反兩個方向的縱向和橫向自動進給，并沒有限位停止的安全保護裝置。
用途
適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。
本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成
床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌。
產 品 說 明
主要特點設計，具有銑；鉆；鏜；磨；攻絲等多種切削功能，其部分型號主軸箱可垂直平面內左右回轉90°，工作臺面積可在水平面內垂直縱橫移動，又可左右回轉45°。適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門
主要技術參數
ZX50C
鉆孔最大直徑(mm)
50
端銑最大寬度(mm)
100
立銑最大直徑(mm)
25
鏜孔最大直徑(mm)
120
最大攻絲直徑(mm)
M16
最大平磨砂輪直徑(mm)
-
主軸端面至工作臺距離(mm)
38-430
主軸轉速范圍(r.p.m)
230-1825
主軸行程(mm)
120
工作臺尺寸(mm)
900×240
工作臺行程(mm)
500×230
外型尺寸(mm)
1200×970×1650
電動機功率(kw)
1.5/2.2
機床重量(kg)
500/600
